부드러운 직선운동의 시작, 리니어 부싱이란?

2025. 10. 29.

이 메일이 잘 안보이시나요?

에스지오 베어링의 모든 것🔍

- 부드러운 직선운동의 시작, 리니어 부싱 -

🛒 에스지오 쇼핑몰, 리니어 부싱 10종 업데이트

에스지오 온라인 쇼핑몰에 리니어 부싱이 새롭게 업데이트 되었다는 소식! 알고 계셨나요?

오늘의 레터에서는 신상품 업데이트 소식과 함께 다양한 타입의 리니어 부싱을 한 눈에 비교해 보실 수 있도록 각 모델별 특징과 적용 분야를 함께 소개해드리고자 합니다.

[리니어 부싱이란?]

리니어 부싱은 기계의 직선 이동을 부드럽고 정밀하게 구현하기 위한 베어링입니다.

경화·연삭된 원형 샤프트 위에서 내부의 강철 볼이 순환하며 움직이는 구조로 되어 있어 마찰을 최소화하고 고정밀의 직선 운동을 제공합니다.

설치와 유지보수가 간편하고 교체도 쉬워 높은 효율성을 지니는 리니어 부싱은 사용 용도에 따라 다양한 형태로 구분되며, 산업용 자동화 장비, 반도체 장비, 3D 프린터, 공작기계 등 정밀한 직선 이동이 요구되는 분야에서 폭넓게 사용되고 있습니다.

타입별 특징과 용도

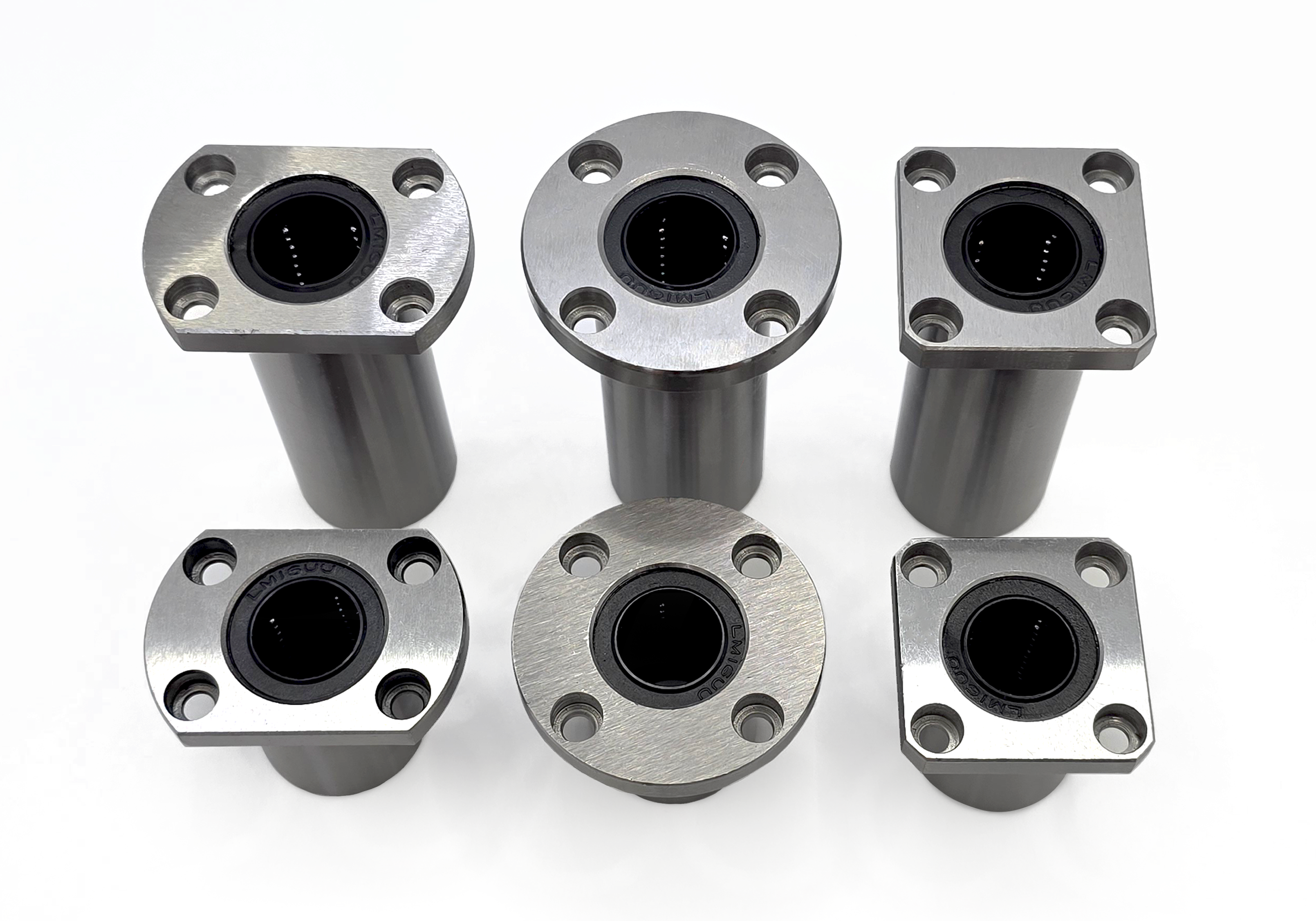

에스지오 쇼핑몰에서는 가장 보편적으로 사용되고 있는 원통 부싱형 LM 타입을 포함하여 원형 플랜지형(LMF), 사각 플랜지형(LMK), 타원 플랜지형(LMH), 사각 하우징 블록형(SC) 리니어 부싱을 취급하고 있습니다.

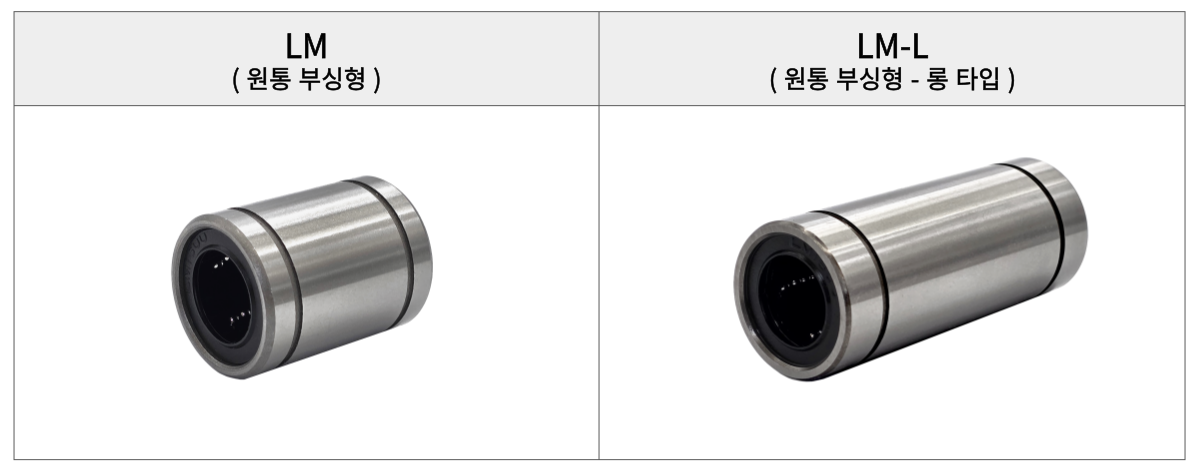

① LM 시리즈 - 원통 부싱형

◈ LM 타입

LM 타입은 원통 부싱형 구조로 일반적인 기계 장비에서 가장 보편적으로 사용되는 표준 모델입니다. 원통형 하우징에 바로 장착할 수 있어 교체와 확장이 간편하며, 3D 프린터, 커스텀 XY축, 테스트 지그 등 다양한 장비에 폭넓게 활용할 수 있습니다.

◈ LM-L 타입

LM 타입과 동일한 지름에 길이만 늘어난 형태로 기존의 LM 장착부를 그대로 활용하면서도 안전성을 향상시킬 수 있는 모델입니다.

스트로크가 길거나 왕복·가감속이 잦은 축에서도 안정적인 성능을 유지하여, 왕복 거리가 길거나 진동이 잦은 환경에서 주로 사용됩니다.

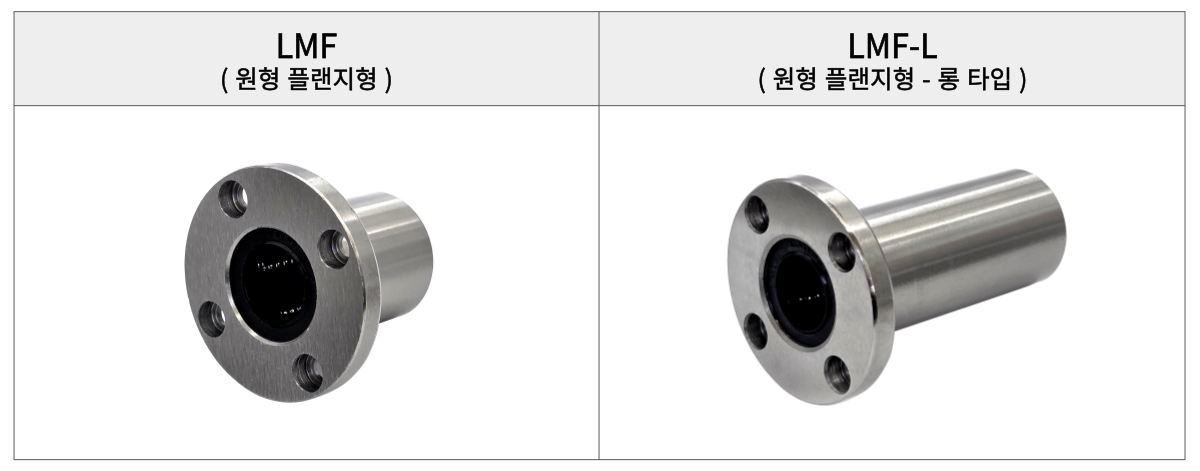

② LMF 시리즈 - 원형 플랜지형

◈ LMF 타입

전면 체결이 용이한 원형 플랜지형 구조로, 장착 시 동심도 확보가 쉽고 수직·수평 정렬이 용이해 초기 셋업 시간을 단축할 수 있는 모델입니다.

주로 기계 프레임이나 장비 외벽에 쉽게 고정할 수 있는 구조물 등에 사용되며, 플레이트 전면 체결 구조나 원형 브라켓, 판재 장착 환경 등에 적합합니다.

◈ LMF-L 타입

원형 플랜지(LMF)의 정렬 용이성과 롱 바디의 안정성을 결합한 모델입니다.

반복 왕복이 잦거나 정밀한 위치 재현이 필요한 축에 유리하며, 표준형 대비 초기 정렬만 신경쓰면 장기 운용 시 정밀도와 내구성을 동시에 확보할 수 있다는 점이 특징입니다.

장시간 작동을 요구하는 장비나 안정성이 중요한 산업용 기기 등에 적합합니다.

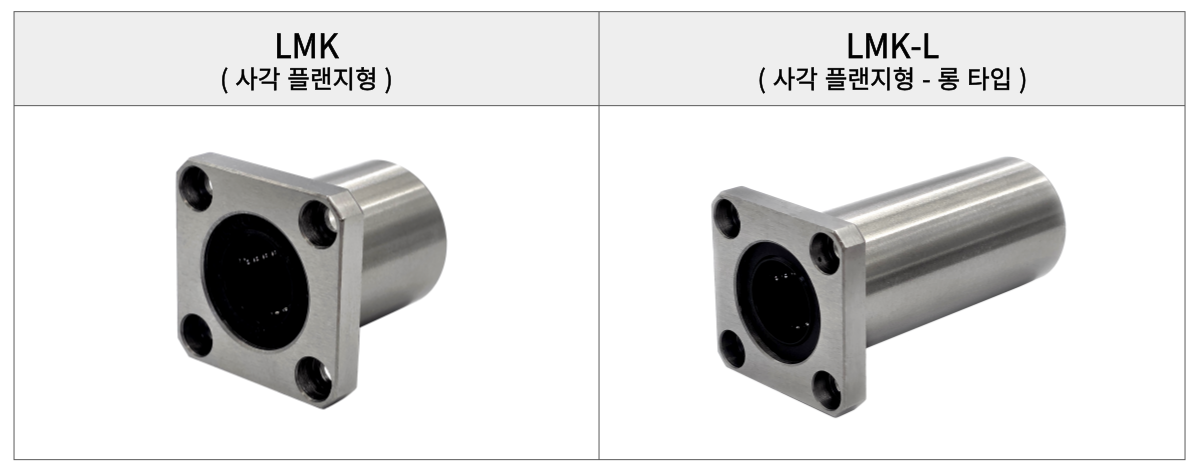

③ LMK 시리즈 - 사각 플랜지형

◈ LMK 타입

사각 플랜지의 구조로 네 귀 체결이 가능하여 비틀림에 강한 모델입니다.

박스 프레임이나 각파이프 구조 등 비틀림 하중이 우려되는 레이아웃에 적합하며, 네 귀 체결 방식 덕분에 재정렬이 용이해 반복 분해·조립이나 현장 유지보수 환경에서 특히 유리합니다.

공작기계, 자동 위치제어 장치 등 정밀한 위치 고정이 필요한 곳에 사용됩니다.

◈ LMK-L 타입

사각 플랜지(LMK)의 균형 잡힌 체결에 롱 바디의 접촉 길이를 더해 흔들림과 비틀림을 한층 억제하는 모델입니다. 반복 하중이 걸리거나 긴 암·오프셋이 있는 환경에서도 안정적인 성능을 제공하며, 작업물 질량이 큰 축이나 내구성이 중요한 자동화 공정과 산업용 장비 등에 적합합니다.

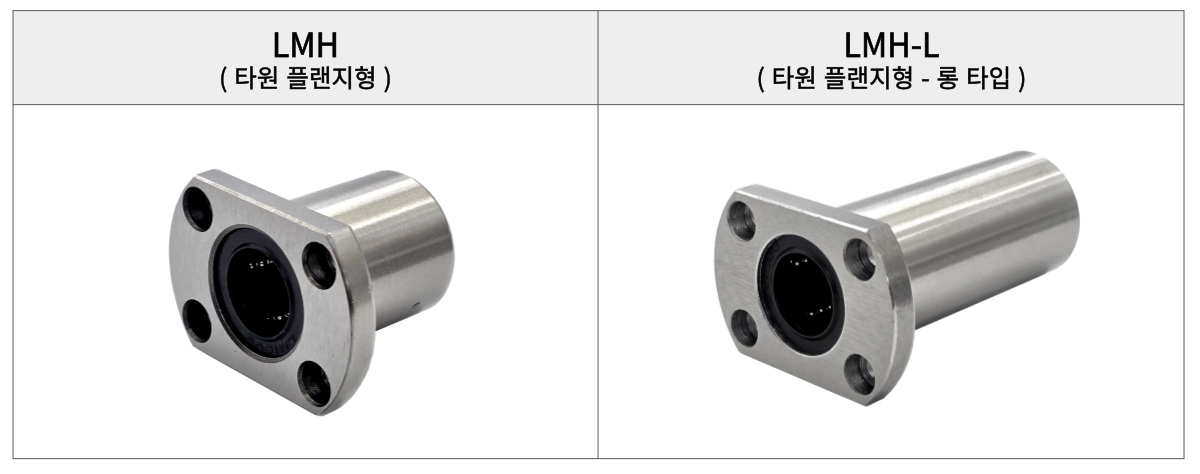

④ LMH 시리즈 - 타원 플랜지형
